工程案例Engineering case

家具厂粉尘、喷漆废气净化方案

2020-06-12(493)次浏览

  • 粉尘处理
  • 粉尘处理
一、工程现场
此项目为喷漆房,家具配件油漆喷涂产生的废气,现需要治理!家具加工过程中产生的粉尘现需要治理!

现场照片:

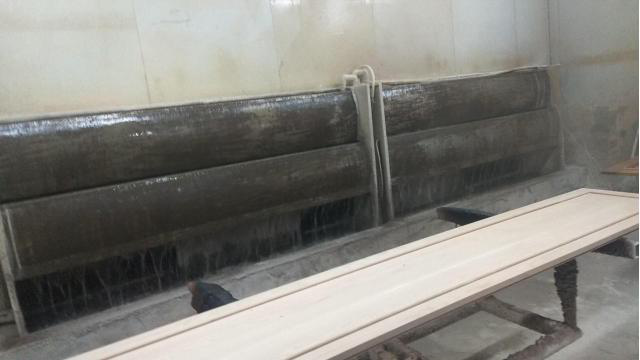

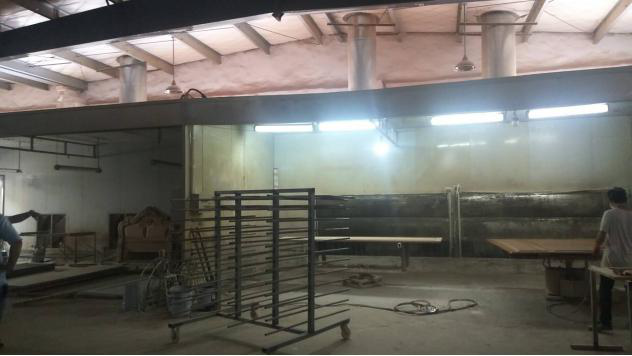

现场喷漆房情况

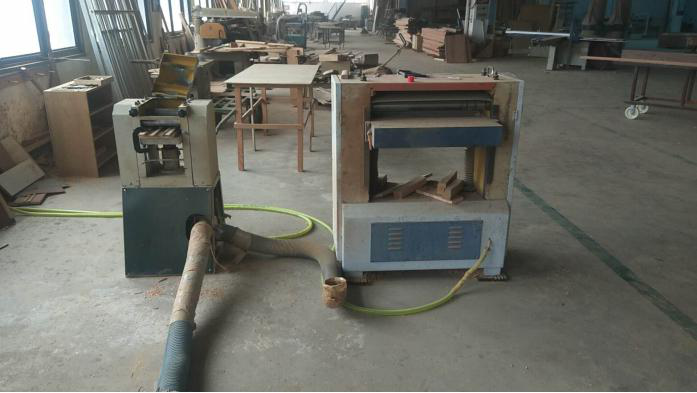

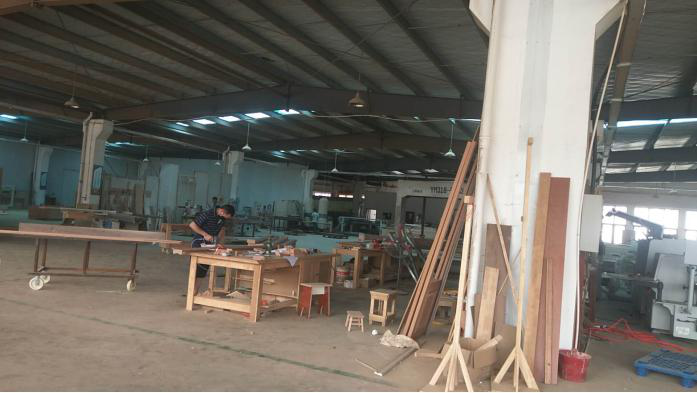

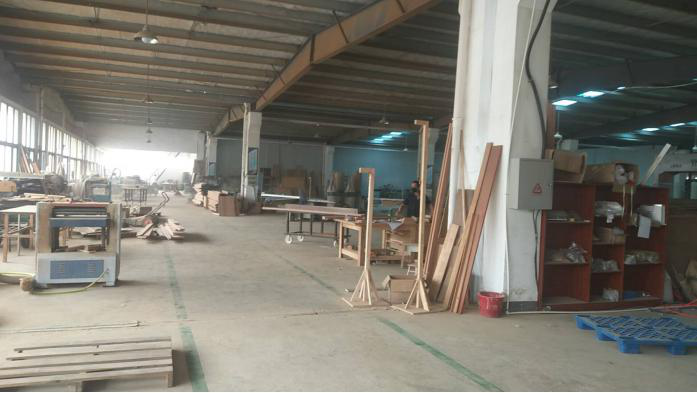

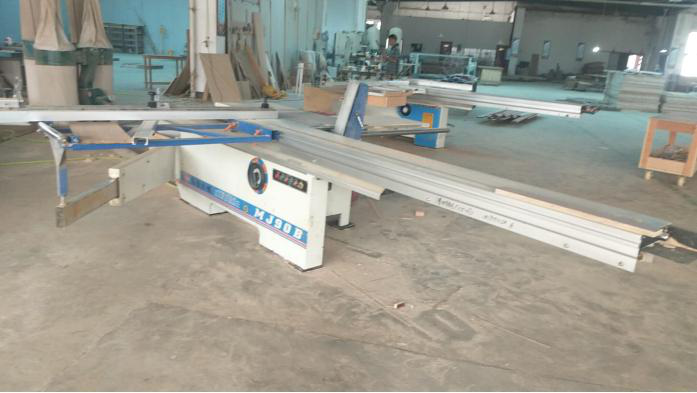

现场加工情况


 二、治理依据
1、 治理依据
(1)、《大气污染物综合排放标准》GB16297-1996
(2)、《家具制造行业挥发性有机物排放标准》DB43/1355-2017
2、方案要求
(1)、确保净化效果能长期有效运行
(2)、设备操作简单,维护方便
(3)、工程配置合理,在不影响净化效果情况下,设计方案应节能、低碳

三、净化要求
达到《大气污染物综合排放标准》GB16297-1996标准!
达到《家具制造行业挥发性有机物排放标准》DB43/1355-2017标准!

四、治理系统设计
(一) 废气治理系统
1.风机选用: 采用4-72C式离心风机。
2.治理工艺: 现有水帘后加装抽风管道,楼顶上加装1套金洁干式过滤器+UV光解+活性炭处理一体机!

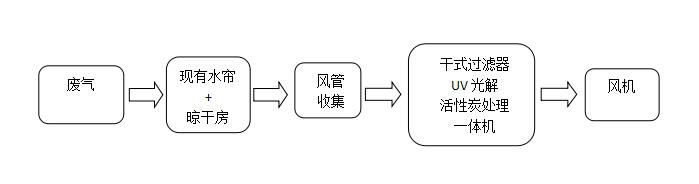

废气净化工艺流程示意图



(二)粉尘治理系统
1、风机选用: 采用离心风机。
2、治理工艺: 现有加工设备处加装收集罩+抽风管道,楼顶上加装1套金洁布袋式除尘器!管道配制喷淋系统!

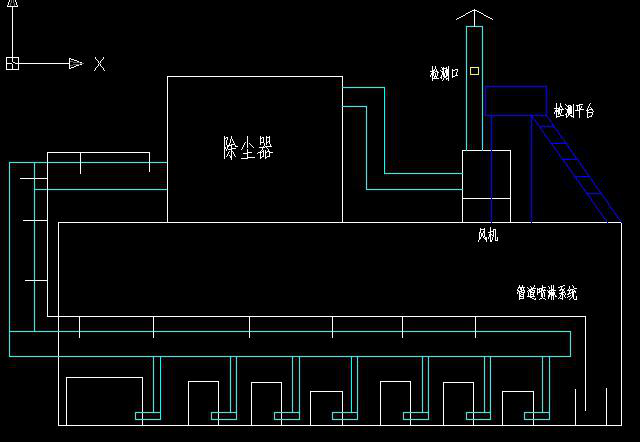

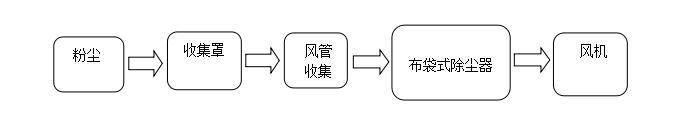

废气净化工艺流程示意图


(三)设备介绍
1、干式过滤器+UV光解+活性炭处理一体机



紫外净化原理:
利用紫外灯,产生多波段高强度紫外线,采用紫外线光解技术,对有机废气进行分解。相对传统电极紫外灯,本产品通过紫外、臭氧、OH、羟基自由基的共同作用,更彻底的分解废气分子!


相比传统的紫外灯,我司产品产生的紫外波长更短,其能量更大,可以直接裂解VOCs或恶臭气体;反应体系中存在氧分子、水蒸气等在高能光子的作用下产生O·、OH·等氧化自由基能加速氧化VOCs; 热效应不仅是VOCs的反应温度迅速升高,提高系统的氧化速度,而且它的非热效应在光解过程中作用更加突出,它能以亿倍的速度提高离子化的分子的运动速度,极大提升光子的撞击能量,达到雪崩式裂解污染物的作用,以高能量UV作用,使得VOCs的快速氧化分解(1s内即可反应完成)。因此,经产生VOCs和恶臭物质能在微波光解下发生裂解、氧化反应后最终变成CO2和H2O。


活性炭净化原理:
废气经收集后,在风机负压作用下进入活性炭吸附器。活性炭吸附是利用活性炭的多孔性,持在固体表面。这种现象就是吸附现象。本工艺所采用的活性炭吸附法就是在吸引力的原理而开发的。由于固体表面上存在着未平衡饱和的分子力或化学键力,因此当此固体表面与气体接触时,就能吸引气体分子,使其浓集并保利用固体表面的这种性质,当废气与表面的多孔性活性炭接触,废气中的污染物吸附在活性炭固体表面,从而与气体混合物分离,达到净化的目的。

用途
■ 有机废气净化(VOCs,醛、酮、有机酸等)
■ 恶臭处理(硫化氢、氨气、硫醇等恶臭气体)

布袋除尘器原理
布袋式除尘器的原理就是有灰尘的气体在增压风机有力吸收的功效下进到料仓,经导流板后被匀称分派到各条除尘布袋上。烟尘被阻拦在除尘布袋外表层,气体则穿过滤网,历经净气室后排放。


气体吸附在除尘布袋表面,烟尘会造成除尘布袋透气率的降低,使除尘设备的摩擦阻力连续提升,等摩擦阻力超过设移栽或者过虑的時间超过预设值,那么处在关掉情况的脉冲电磁阀在PLC脉冲喷吹控制下开启极短暂性的时间,高压汽体一瞬间从气包进到喷吹管,并高速从发生炉孔喷出来。高速气旋喷到除尘布袋是还会造成数倍于喷涌汽体的引流。喷涌气旋与再次引流方法的相互功效使除尘布袋里侧的工作压力快速上升,除尘布袋由原来内凹的样子变为凸出的样子,并在变形量超过高值时造成挺大的反方向瞬时速度,吸咐在除尘布袋上的粉尘关键在这样的功效下,摆脱除尘布袋表层,掉入料仓。


五、管道设备安装
1、基本原则
(1)、满足使用功能要求,在满足工艺流程通畅的条件下,使处理设施的布置紧凑合理、连接方便。
(2)、合理布局,力求与周围环境协调统一。
(3)、符合城市规划要求。
(4)、充分结合利用地形、地势等条件,选择合适的结构类型,力求经济合理。
(5)、合理地设计地面形式和设计标高,安装高度


2、总平面布置
根据场地的总体布局,按照油烟处理工艺流程进行平面布置,以求布局合理,在满足工艺设计要求的条件下,达到整体美观的目的。

六、电气设计
废气治理设备电源为220V,风机380V。

七、维护与运行管理
本工程实施后,废气处理设施定维护员工1人,可兼职,该人员主要工作职责:
1、在我公司技术人员指导下,能及时发现并解决设备、设施、控制、工艺等方面出现的问题,保持 净化设备正常运行。
2、实现工艺设计目标,即废气指标能达标排放。
3、确定符合实际进气量和空气品质控制的各项参数,在排放气体达到设计要求前提下,尽可能降低运行成本。
