VOCS废气净化方案


一、项目概况
VOC的主要成分有:烃类、卤代烃、氧烃和氮烃,它包括:苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。VOC是挥发性有机化合物的英文简称!

二、废气种类
VOC的主要成分有:烃类、卤代烃、氧烃和氮烃,它包括:苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。VOC是挥发性有机化合物的英文简称!

三、治理依据
1) 《中华人民共和国环境保护法》;
2) 《中华人民共和国大气污染防治法》;
3) 《大气污染物综合排放标准》(GB16297-l996);
4) 《恶臭污染物排放标准》(GB14554-1993);
5)《作场所有害因素职业接触限值》(GBZ2.l-2007);
6) 《工业企业设计卫生标准》(TJ36-79);

四、治理原则和目标
(1)根据环保要求,保证该项目对企业周边的空气环境质量影响在允许范围内为原则;
(2)坚持安全、经济、适用,并兼顾美观的设计原则;
(3)选择工艺成熟、系统稳定可靠、管理方便、无二次污染的治理技术;
(4)本着对设备、仪表和材料以质量可靠、适用为原则。
(5)烟气排放出口符合《大气污染物综合排放标准》(GB18483-2001)的排放要求,实现达标排放;
(6)符合节能减排、清洁生产的原则,无二次污染;
(7)油烟去除率达到95%以上;

治理工艺流程



五、设备的工作原理

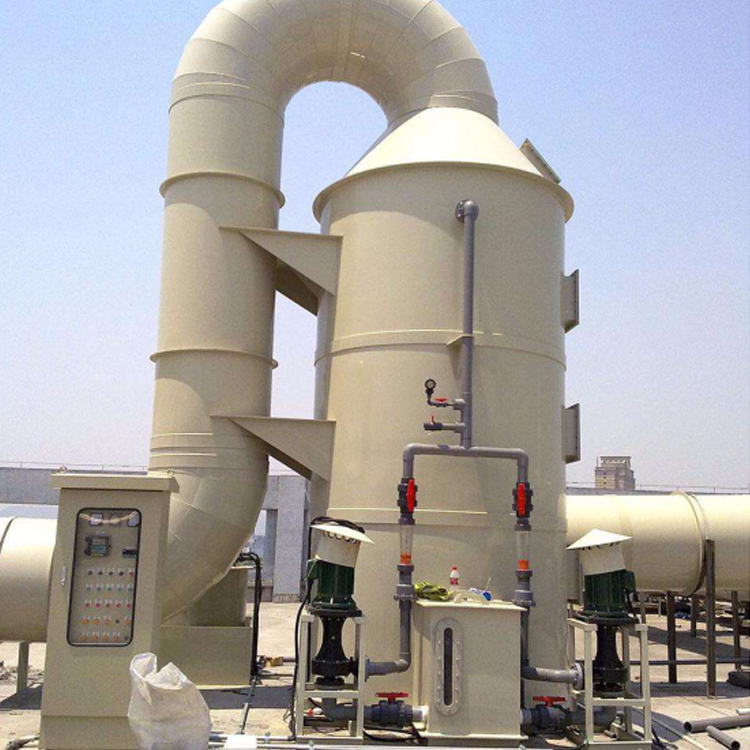

1)水喷淋

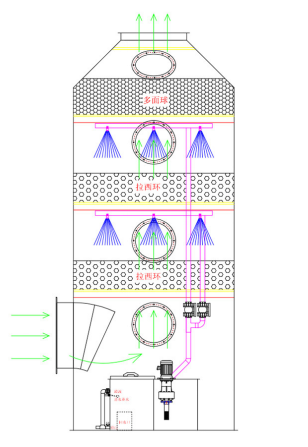

喷淋塔内填料层作为气液两相间接触构件的传质设备。 塔底部装有填料支承板,填料以乱堆方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。 当液体沿填料层向下流动时,有时会出现壁流现象,壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,喷淋塔内的填料层分为两段,中间设置再分布装置,经重新分布后喷淋到下层填料上。



水喷淋的技术优势:
1、工艺简单,造价低,运行费用少,安装方便。
2、性能稳定,除尘效率高,脱硫效果好。
3、使用寿命长,维修方便,操作管理简单,无特别技术要求。
4、适应性强,特别适应水溶性含尘气体。
5、选用广泛,适用各风量及各行业。
6、对含尘气体无要求

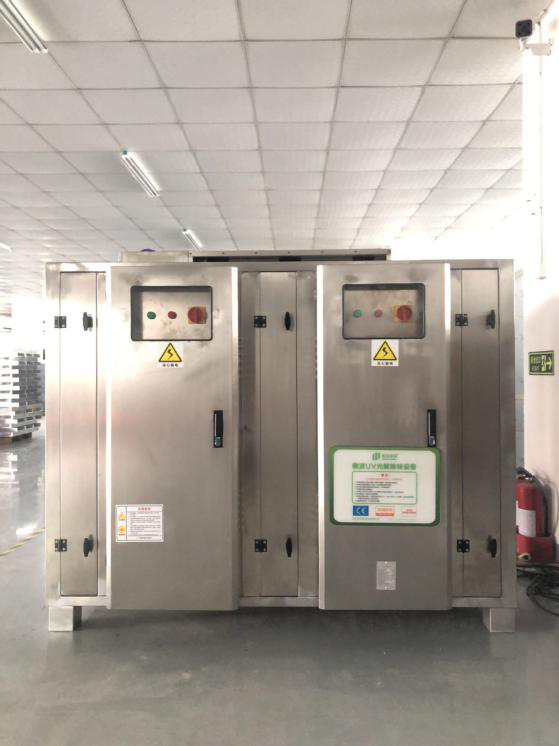

2) UV光解废气处理设备介绍



净化原理:
利用紫外灯,产生多波段高强度紫外线,采用紫外线光解技术,对有机废气进行分解。相对传统电极紫外灯,本产品通过紫外、臭氧、OH、羟基自由基的共同作用,更彻底的分解废气分子!


相比传统的紫外灯,我司产品产生的紫外波长更短,其能量更大,可以直接裂解VOCs或恶臭气体;反应体系中存在氧分子、水蒸气等在高能光子的作用下产生O·、OH·等氧化自由基能加速氧化VOCs; 热效应不仅是VOCs的反应温度迅速升高,提高系统的氧化速度,而且它的非热效应在光解过程中作用更加突出,它能以亿倍的速度提高离子化的分子的运动速度,极大提升光子的撞击能量,达到雪崩式裂解污染物的作用,以高能量UV协同微波作用,使得VOCs的快速氧化分解(1s内即可反应完成)。因此,经产生VOCs和恶臭物质能在微波光解下发生裂解、氧化反应后最终变成CO2和H2O。


该设备将注塑产生的VOCs氧化分解为无机小分子、CO2和H2O。


静电吸附技术优势:

1. 高效除恶臭:能高效去除挥发性有机物(VOC)、硫化氢、氨气、硫醇类等主要污染物,以及 各种恶臭味,脱臭效率高可达85%以上;
2. 无需添加任何物质:只需要设置相应的排风管道和排风动力,使恶臭气体通过本设备进行脱臭 分解净化,无需添加任何物质参与化学反应;
3. 适应性强:可适应高浓度,大气量,不同恶臭气体物质的脱臭净化处理,可每天24小时连续工 作,运行稳定可靠;
4. 运行成本低:本设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查, 本设备能耗低,设备风阻极低,可节约大量排风动力能耗;
5. 无需预处理:恶臭气体无需进行特殊的预处理,如加温、加湿等,设备工作环境温度在摄氏 -30℃-95℃之间,湿度在30%-98%、PH值在2-13之间均可正常工作;
6. 设备占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件。

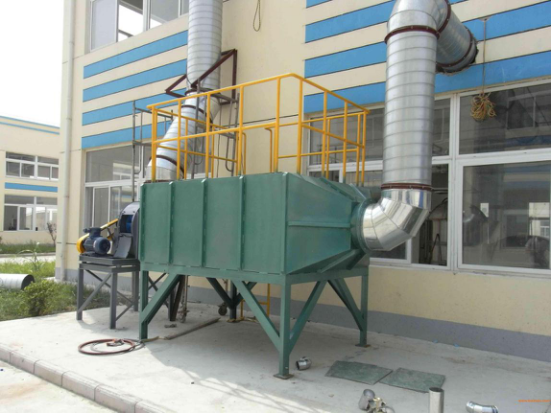

3)活性炭处理器净化设备



净化原理:
废气经收集后,在风机负压作用下进入活性炭吸附器。活性炭吸附是利用活性炭的多孔性,在吸引力的原理而开发的。由于固体表面上存在着未平衡饱和的分子力或化学键力,因此当此固体表面与气体接触时,就能吸引气体分子,使其浓集并保持在固体表面。这种现象就是吸附现象。本工艺所采用的活性炭吸附法就是利用固体表面的这种性质,当废气与表面的多孔性活性炭接触,废气中的污染物吸附在活性炭固体表面,从而与气体混合物分离,达到净化的目的。

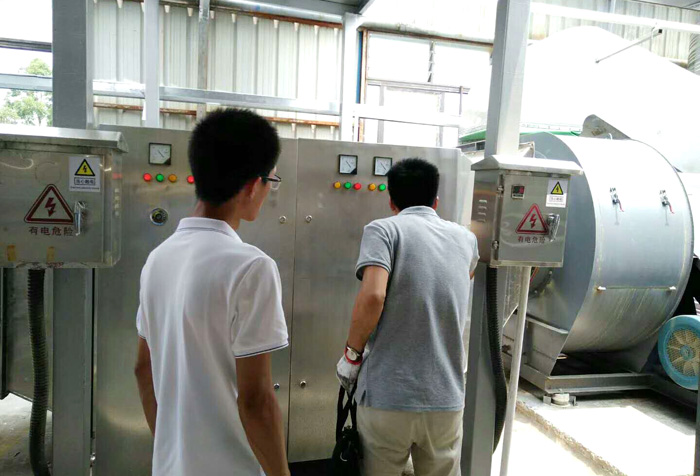

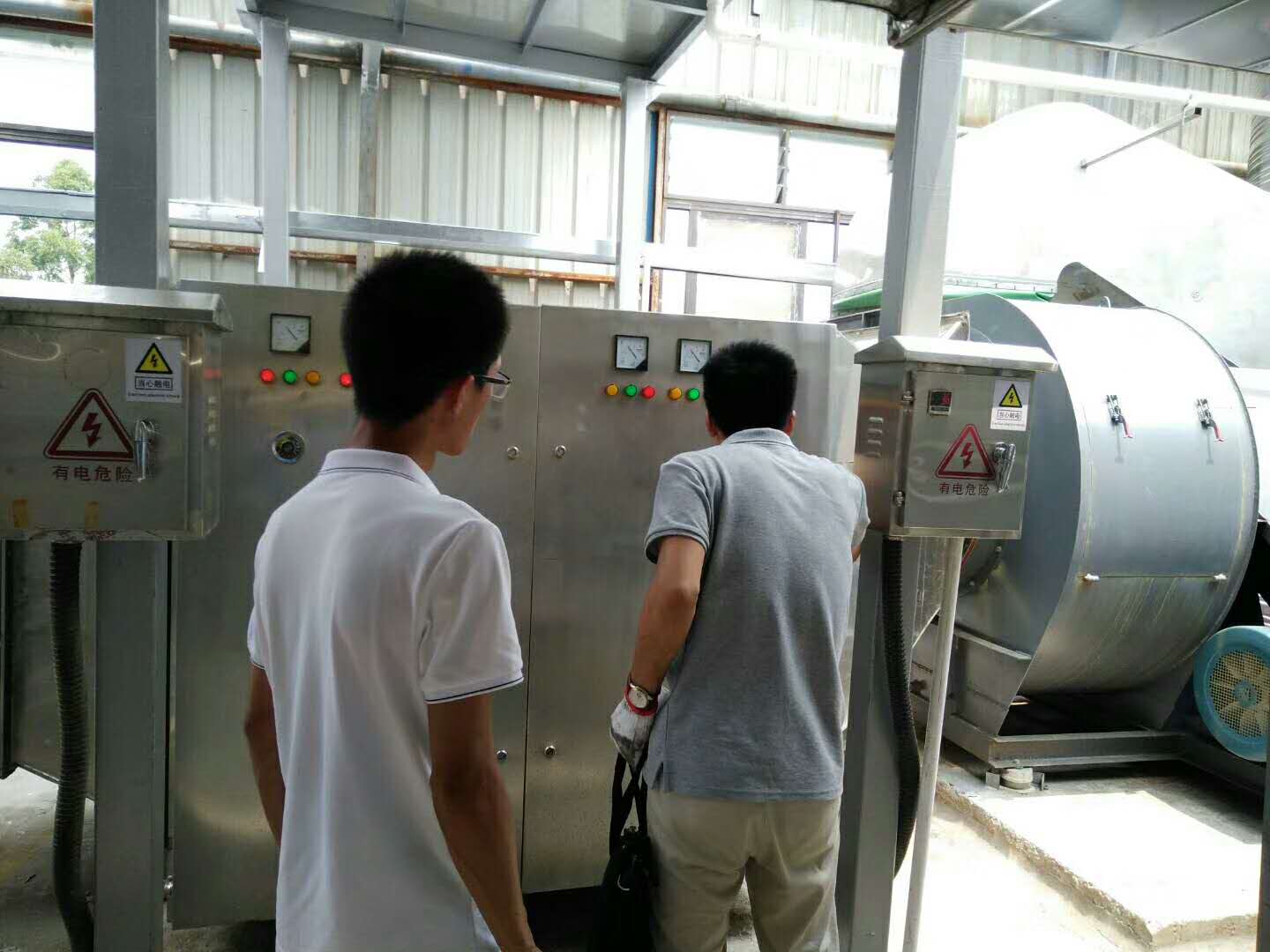

六、工程案例

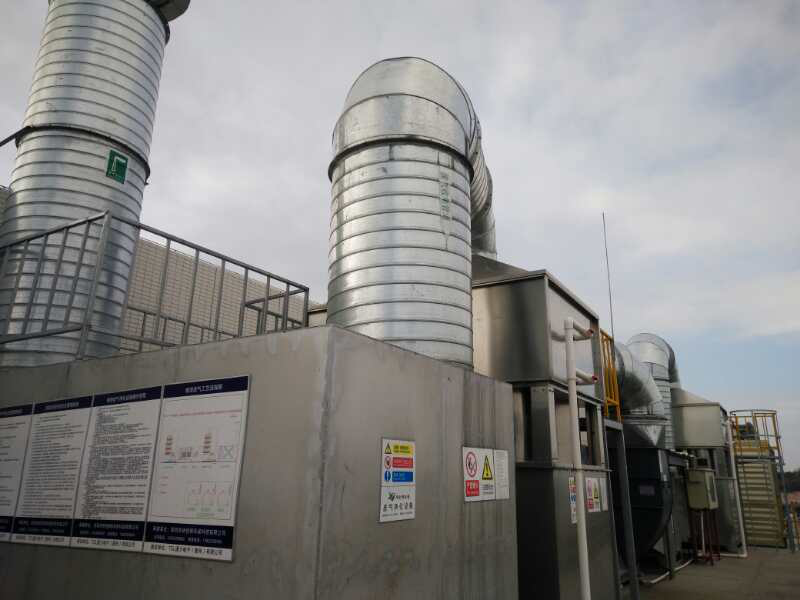

东莞顺联动漫(喷漆废气)

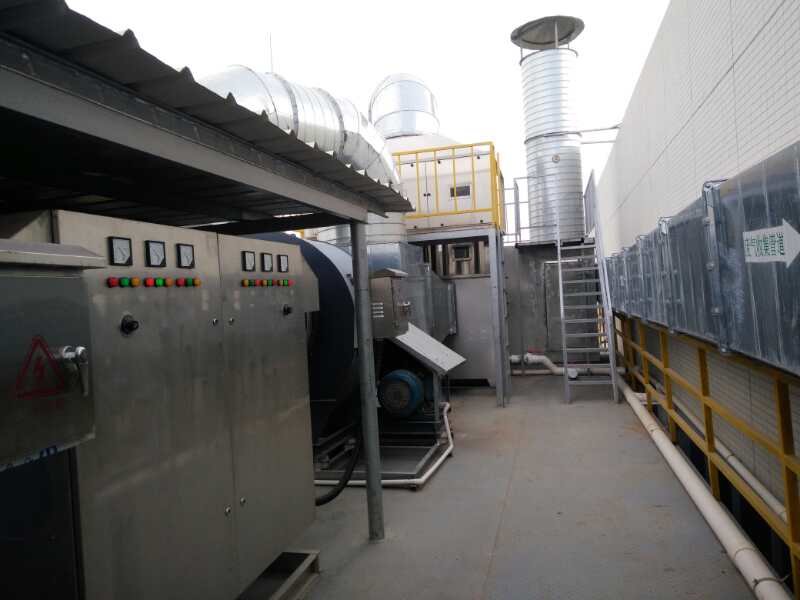

惠州TCL通力电子(喷漆废气)
